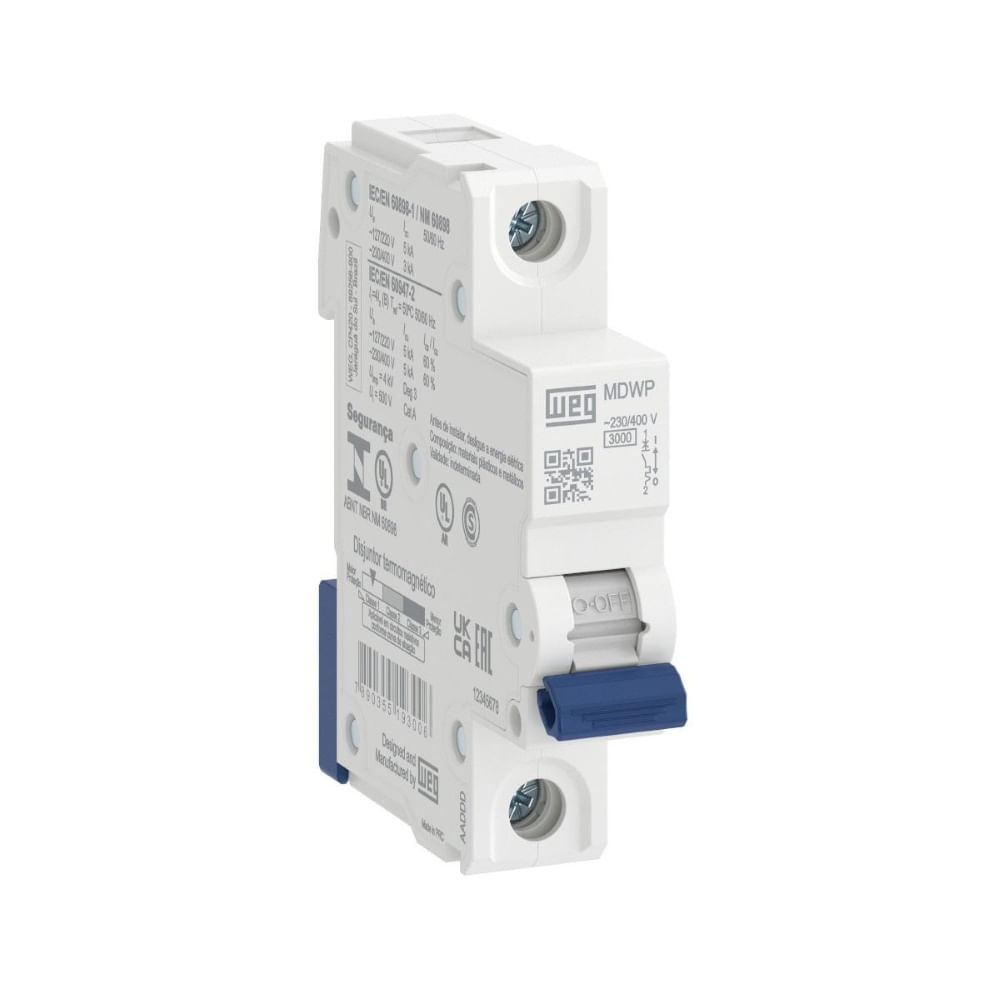

O Minidisjuntor MDWP-C20-1, da WEG, e um dispositivo desenvolvido para a protecao de circuitos eletricos contra sobrecorrentes e curtos-circuitos.

Com 1 polo, corrente nominal de 20 A e curva de disparo C, o produto e indicado principalmente para circuitos que alimentam cargas com caracteristicas indutivas, como motores, bombas, compressores, equipamentos de refrigeracao e outras cargas que podem apresentar correntes de partida.

O minidisjuntor faz parte da linha MDWP e atende as curvas de disparo B e C conforme as normas NBR NM 60898 e NBR IEC 60947-2, conforme informacoes da WEG.

Sugestoes de Uso

O produto pode ser utilizado na protecao de:

• Circuitos residenciais;
• Instalacoes comerciais;
• Quadros de distribuicao;
• Circuitos de iluminacao e tomadas compativeis;
• Motores de pequeno porte;
• Bombas;
• Compressores;
• Equipamentos de refrigeracao;
• Cargas com caracteristicas indutivas;
• Circuitos com maior corrente de partida.

A aplicacao deve ser definida conforme o projeto eletrico, a secao dos condutores, a carga instalada e as caracteristicas da rede.

Caracteristicas Tecnicas

• Marca: WEG
• Linha: MDWP
• Produto: Minidisjuntor MDWP-C20-1
• Referencia: 15265683
• Categoria: Minidisjuntor para protecao de circuitos eletricos
• Numero de polos: 1 polo
• Corrente nominal: 20 A
• Curva de disparo: C
• Tensao maxima de emprego em corrente alternada: 400 V
• Frequencia minima: 50 Hz
• Frequencia maxima: 60 Hz
• Normas mencionadas: NBR NM 60898 e NBR IEC 60947-2
• Aplicacao da curva C: Protecao de circuitos com cargas indutivas
• Faixa de disparo instantaneo da curva C: Entre 5 e 10 vezes a corrente nominal

Destaques do Produto

• Corrente nominal de 20 A: indicado para circuitos compativeis com essa protecao;
• 1 polo: adequado para instalacoes que necessitam de protecao em um condutor;
• Curva C: apropriada para cargas com corrente de partida;
• Tensao maxima de emprego de 400 V CA: atende a instalacoes dentro dessa especificacao;
• Aplicacao versatil: pode ser utilizado em instalacoes residenciais, comerciais e outros circuitos compativeis;
• Conformidade normativa: linha desenvolvida conforme as normas mencionadas pela fabricante;
• Protecao de circuitos: ajuda a proteger a instalacao contra sobrecorrentes e curtos-circuitos.
